| Place of Origin: | China |
|---|---|
| Nombre de la marca: | Opti-s |
| Certificación: | CE/ROHS |
| Model Number: | GPON OLT C+ |
| Minimum Order Quantity: | 1 |
| Precio: | negotiable |
| Packaging Details: | 10 pcs/box |
| Delivery Time: | 5-8 work days after payment |
| Payment Terms: | T/T;Paypal |
| TX: | 1490nm | RX: | 1310nm |
|---|---|---|---|
| Mean Launched Power (TX Off): | 4.5db |

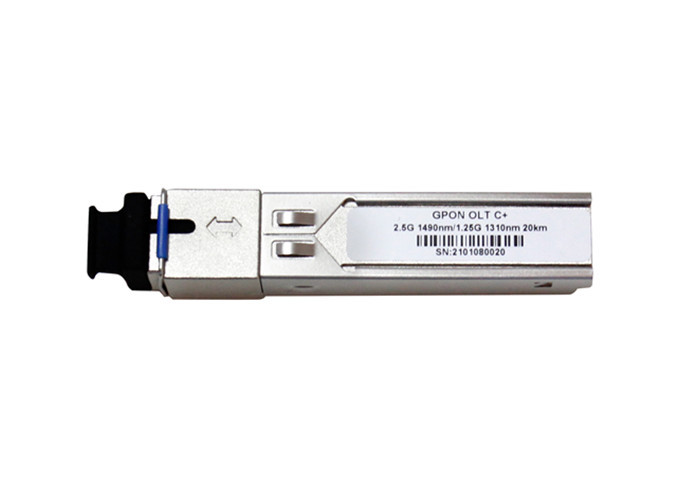

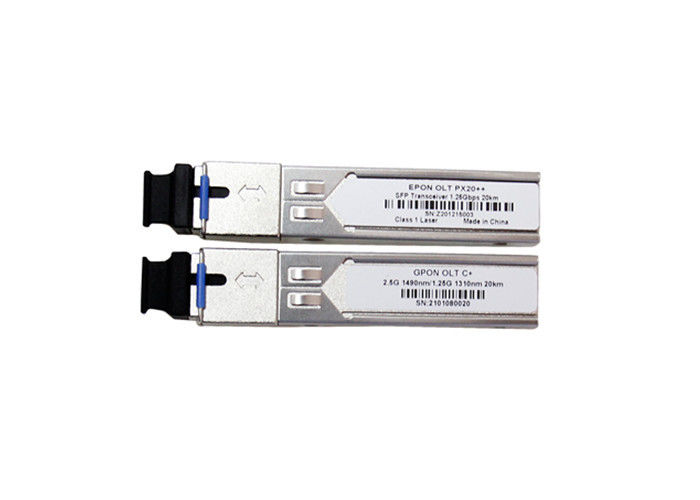

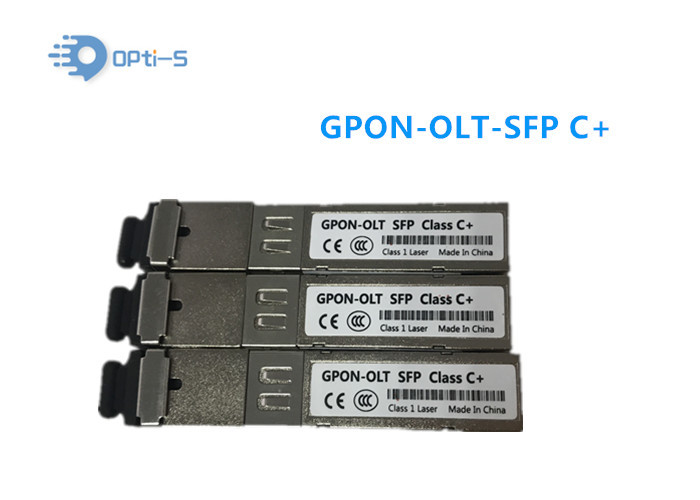

GPON OLT C+ , 20km , TX 1490nm 2.488Gbps , RX 1310nm 1.244Gbps, SFP , BIDI SC/UPC
Características del producto
Aplicación
GPON OLT Clase C+
FTTx
Condiciones de funcionamiento
| Parámetro | Unidad | Mín. | Típico | Máx. |
| Temperatura de almacenamiento | °C | -40 | 85 | |
| Temperatura de la carcasa de funcionamiento para temperatura C | °C | 0 | 70 | |
| Humedad relativa de funcionamiento | % | 5 | 95 | |
| Tensión de alimentación | V | 3.15 | 3.3 | 3.45 |
| Corriente de alimentación | mA | 600 | ||
| Velocidad de bits para Tx | Gbps | 2.488 | ||
| Velocidad de bits para Rx | Gbps | 1.244 | ||
Características
Todo el rendimiento se especifica a temperatura y condiciones de trabajo completas
| Parámetro | Unidad | Mín. | Típico | Máx. |
| Transmisor | ||||
| Longitud de onda central TX | nm | 1480 | 1490 | 1500 |
| Ancho espectral (-20dB) | nm | 1 | ||
| Relación de supresión del modo lateral (SMSR) | dB | 30 | ||
| Potencia media lanzada | dBm | 4.5 | 10 | |
| Potencia media lanzada (TX apagado) | dBm | -45 | ||
| Relación de extinción | dB | 8.2 | ||
| Tolerancia a la pérdida de retorno óptica | dB | -12 | ||
| Penalización del transmisor y la dispersión | dB | 1 | ||
| Máscara del transmisor (PRBS223-1@2.488G) | Cumple con ITU-T G.984.2 | |||
| Receptor | ||||
| Longitud de onda de recepción | nm | 1290 | 1310 | 1330 |
| Sensibilidad (PRBS223-1@1.244G,ER=10,BER<10-10) |
dBm | -30 | ||
| Sobrecarga (PRBS223-1@1.244G,ER=10,BER<10-10) |
dBm | -12 | ||
| Rango dinámico del modo ráfaga del receptor | dB | 15 | ||
| Umbral de daño para el receptor | dBm | 5 | ||
| Nivel de afirmación SD | dBm | -33 | ||
| Nivel de des-afirmación SD | dBm | -45 | ||
| Histéresis SD | dB | 0.5 | 6 | |
| Aislamiento del filtro WDM a 1550 nm | dB | 38 | ||
| Aislamiento del filtro WDM a 1650 nm | dB | 35 | ||
| Características de la interfaz eléctrica | ||||
| Oscilación de entrada de datos diferencial/TX | mV | 200 | - | 2000 |
| Oscilación de salida de datos diferencial/RX | mV | 400 | 1600 | |
| Impedancia diferencial de datos | Ω | 90 | 100 | 110 |
| Salida LVTTL alta | V | 2.4 | Vcc | |
| Salida LVTTL baja | V | 0 | 0.4 | |
| Entrada LVTTL alta | V | 2.0 | Vcc+0.3 | |
| Entrada LVTTL baja | V | 0 | 0.8 | |
| Características de temporización | ||||
| Tiempo de guarda (Tg) | ns | 25.6 | ||
| Ancho de pulso de reinicio (Tr) | ns | 12.8 | ||
| Retardo de reinicio (Trd) | ns | 12.8 | ||
| Tiempo de preámbulo del receptor (Tp) | ns | 140 | ||
| Tiempo de afirmación SD (TSDA) | ns | 100 | ||
| Tiempo de des-afirmación SD (TSDD) | ns | 12.8 | ||
| Retardo de activación RSSI (Ttd) | ns | 25 | ||
| Ancho de pulso de activación RSSI (Tw) | ns | 500 | ||
| Retardo I2C interno (Twait) | us | 500 | ||
