| Place of Origin: | China |
|---|---|
| Nombre de la marca: | Opti-S |
| Certificación: | ISO9001 |
| Model Number: | OS-EDFA04 |
| Minimum Order Quantity: | 1PCS |
| Precio: | negotiable |
| Delivery Time: | 5-8 workdays after payment |
| Payment Terms: | T/T |
| Output powers rang: | 4*17, 4*19, 4*21dBm optional | Optical Wavelength: | 1540 ~1560nm |
|---|---|---|---|
| Output optical power adjustable: | -3~0dB |
1,Descripción general

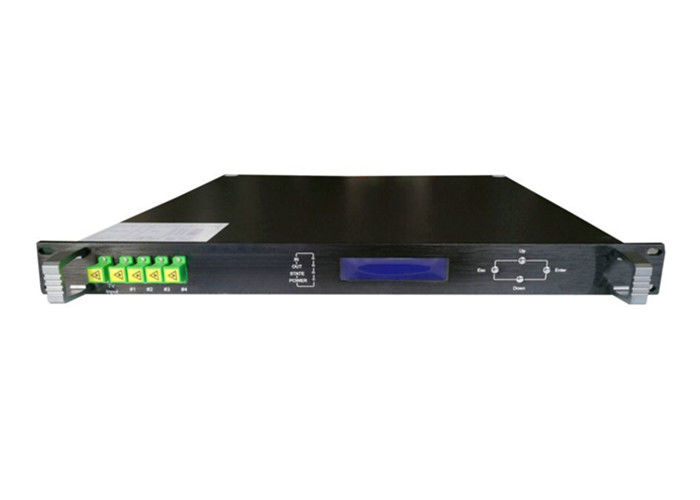

OS-EDFA04, que es un amplificador de fibra dopada con erbio e itterbio (YEDFA), diseñado para su uso en aplicaciones CATV, FTTX y HFC. Está optimizado para una longitud de onda de 1550 nm y se presenta en una carcasa de rack de 19 pulgadas y 1U. El producto es lo suficientemente flexible como para cumplir con todos los requisitos de las aplicaciones CATV, FTTX y HFC. El dispositivo elige un láser PUMP y un circuito de alto rendimiento (incluye ACC y APC) y la potencia óptica de salida es ajustable y flexible para el presupuesto de pérdida de enlace de la red. El EDFA-04 también proporciona monitores y alarmas asociadas para todas las características vitales. El estado y la gestión del dispositivo se pueden monitorear y gestionar desde la pantalla del panel frontal LCD y la Web o de forma remota a través de SNMP NMS basado en Ethernet. El dispositivo también admite múltiples salidas ópticas mediante un divisor PLC incorporado, lo que minimiza el costo de inversión.
2,Características
3,Parámetros
| Descripción | Unidad | Valor | Condiciones / Notas |
| Especificaciones ópticas EDFA | |||
| Conector de fibra | nm |
Entrada de TV: 1550nm COM: 1550/1490/1310nm SC/APC |
OLT: 1310/1490nm SC/UPC |
| Longitud de onda óptica | nm | 1540 ~1560 | |
| Potencia de entrada | dBm | 0~+10 (1550nm) | Recomendado ≥3dBm |
| Potencia de salida | dBm | 4*17,4*19,4*21 | |
| Corriente de polarización del láser | Bomba |
4*17dBm 1800mA±200mA @+6dBm de entrada |
Rango de alarma: >1000mA,<2800mA |
|
Corriente de polarización del láser
|
Bomba |
4*19dBm 2000mA±200mA @+6dBm de entrada |
Rango de alarma:>1000mA,<3000mA |
| Corriente de polarización del láser | Bomba |
4*21dBm 2500mA±200mA @6dBm de entrada |
Rango de alarma:>1500Ma,<3500mA |
| Estabilidad de la potencia óptica de salida | dB | 0.1 | @+6dBm de entrada |
| Figura de ruido | dB | 4 (máx. 5.8) | @+6dBm de entrada |
|
Aislamiento (Entrada/Salida) |
dB | 30 | |
|
Pérdida de retorno (Entrada/Salida) |
dB | 55 | |
|
Polarización Ganancia dependiente |
dB | máx. 0.5 | |
|
Modo de polarización Dispersión |
ps | máx. 0.5 | |
| Especificaciones eléctricas | |||
| Interfaz de comunicación | RJ45 | Compatible con Web y SNMP NMS | |
| Voltaje de entrada | VAC | 90-265 | +12/-48 V CC (opcional) |
| Consumo | W | 40 máximo | |
| Fusible | A | 2 | |
| Conector | IEC | Conector de alimentación macho | |
| Especificaciones ambientales | |||
| Temperatura de funcionamiento | ℃ | -5 ~50 | |
| Temperatura de almacenamiento | ℃ | -20 ~85 | |
| Humedad de almacenamiento | RH% | ≤95 | Sin condensación |
| Especificaciones mecánicas | |||
| Dimensiones (LxAnxAl) | mm | 483 ´ 422 ´ 44 | Cartón: 590 ´ 590 ´ 200 |
| Peso | kg | < 6 | |
| Montaje | Rack EIA de 19”, Rack 1U | ||
————Diagrama
